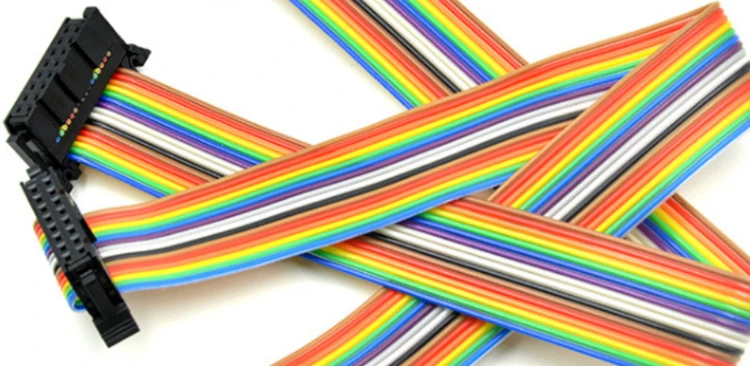

लचीली रिबन केबल असेंबली

फ्लेक्सिबल रिबन केबल असेंबली इलेक्ट्रॉनिक कनेक्टिविटी की दुनिया में एक बहुमुखी और आवश्यक घटक है। यह अभिनव समाधान तंग स्थानों और जटिल रूटिंग आवश्यकताओं को समायोजित करते हुए निर्बाध डेटा ट्रांसमिशन और बिजली वितरण की सुविधा के लिए डिज़ाइन किया गया है। इसे अनुप्रयोगों की एक विस्तृत श्रृंखला में उत्कृष्टता प्राप्त करने के लिए इंजीनियर किया गया है, जो इसे विश्वसनीय और अंतरिक्ष-बचत कनेक्टिविटी समाधान चाहने वाले इंजीनियरों और डिजाइनरों के लिए एक अनिवार्य विकल्प बनाता है।

अवलोकन

कनेक्टर: आईडीसी, जेएसटी, या कोई अन्य ग्राहक निर्दिष्ट कनेक्टर

पिन नंबर: 2 पिन-40पिन

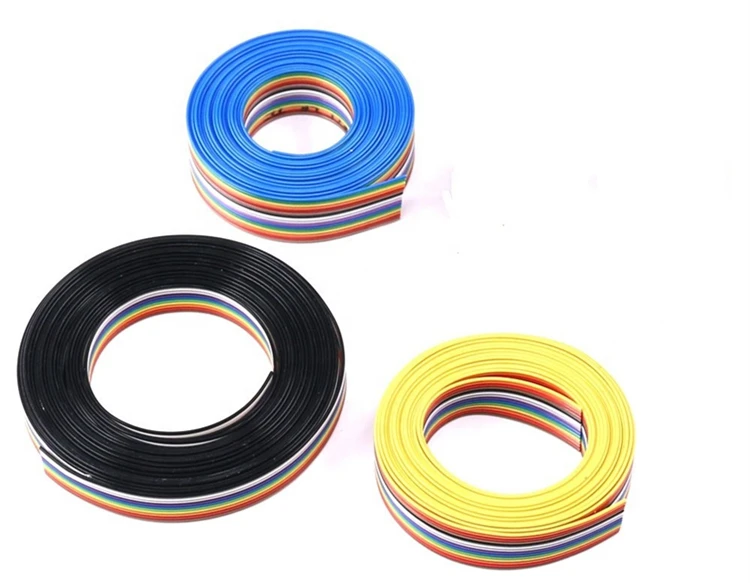

केबल: फ्लैट केबल, रंगीन रिबन केबल

जलरोधी स्तर: एन/ए

वोल्टेज रेटिंग: अनुकूलित

केबल की लंबाई: अनुकूलित

यूएल शैली: 2651, 2468, 1007 आदि।

तापमान रेटिंग: -40 से 105 डिग्री

मानक: आईपीसी-ए-620/यूएल

प्रमाणीकरण: RoHS/पहुँच/UL/CAS/VDE/CE

अधिक सेवा: OEM/ODM

1.रेटेड तापमान: 80ºC

2.रेटेड वोल्टेज: 300v

3.ठोस या फंसे हुए, टिनयुक्त या नंगे तांबे के कंडक्टर 32-10AWG

4.पीवीसी इन्सुलेशन।

5.VW-1 और FT1 वर्टिकल फ्लेम टेस्ट पास करता है

6. आसान स्ट्रिपिंग और कटिंग सुनिश्चित करने के लिए तार की एक समान इन्सुलेशन मोटाई

7.पर्यावरण परीक्षण पास आरओएचएस

डेटा शीट:

एडब्लूएम 1007
कंडक्टर			इन्सुलेशन
एडब्ल्यूजी	निर्माण (संख्या/मिमी)	दीया. (मिमी)	मोटाई (मिमी)	O.D. (मिमी)
26	1/0.404	0.40	0.43	1.25
	7/0.16	0.48	0.41	1.30
24	1/0.511	0.51	0.42	1.35
	11/0.16	0.61	0.40	1.40
22	1/0.643	0.64	0.43	1.50
	17/0.16	0.76	0.42	1.60

उपयुक्त कनेक्टर: आईडीसी कनेक्टर या अन्य क्रिम्पिंग टर्मिनल कनेक्टर

1, फ्लैट केबल विशिष्टता

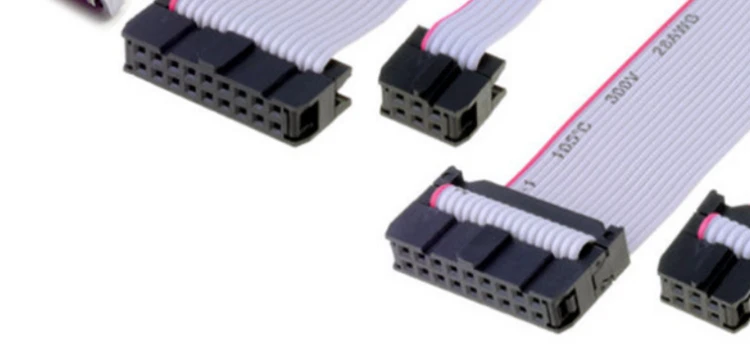

प्रोडक्ट का नाम	आईडीसी फ्लैट रिबन केबल
प्रकार	आईडीसी केबल
पिन नंबर	6 / 8 /10 /12/ 14 / 16 / 20 / 50 / 60, अधिक विकल्प
आवाज़ का उतार-चढ़ाव	1.7/2.0/2.54मिमी
लंबाई	ग्राहक की आवश्यकता के अनुसार
जोरदार प्रतिरोध	300V
गुणवत्ता नियंत्रण	100% ब्रेकओवर परीक्षण
	100% क्रिम्प निरीक्षण
	100% आकार निरीक्षण
	100% दृश्य निरीक्षण
आवेदन	इलेक्ट्रॉनिक्स, मोटर वाहन, परिवहन, चिकित्सा, तेल अन्वेषण, सैन्य उद्योग,
	विमानन, समुद्री अन्वेषण उद्योग, मेट्रो डिवाइस, बैंक डिवाइस, नेटवर्क प्रोजेक्ट
प्रमाणीकरण	सीई, आईएसओ, आरओएचएस, एसजीएस आदि

2, उपयुक्त कनेक्टर: आईडीसी कनेक्टर, विभिन्न पिचों और पोर्ट के साथ।

अनुप्रयोग:

• उपभोक्ता इलेक्ट्रॉनिक्स: स्मार्टफोन, टैबलेट, लैपटॉप और अन्य पोर्टेबल उपकरणों में अनुप्रयोगों के लिए आदर्श।

• ऑटोमोटिव: ऑटोमोटिव इंफोटेनमेंट सिस्टम, कंट्रोल पैनल और सेंसर में विश्वसनीय कनेक्टिविटी सुनिश्चित करता है।

• औद्योगिक उपकरण: रोबोटिक्स, फ़ैक्टरी स्वचालन और मशीनरी में उपयोग किया जाता है।

• चिकित्सा उपकरण: चिकित्सा उपकरणों में लचीलापन प्रदान करता है जहां स्थान और विश्वसनीयता सर्वोपरि है।

फ्लेक्सिबल रिबन केबल असेंबली विश्वसनीय, अंतरिक्ष-कुशल और उच्च अनुकूलन योग्य कनेक्टिविटी समाधान चाहने वाले इंजीनियरों, डिजाइनरों और निर्माताओं के लिए पसंद का समाधान है। अपनी विशिष्ट आवश्यकताओं पर चर्चा करने के लिए आज ही हमसे संपर्क करें और जानें कि यह बहुमुखी घटक आपकी परियोजनाओं को कैसे बढ़ा सकता है।
