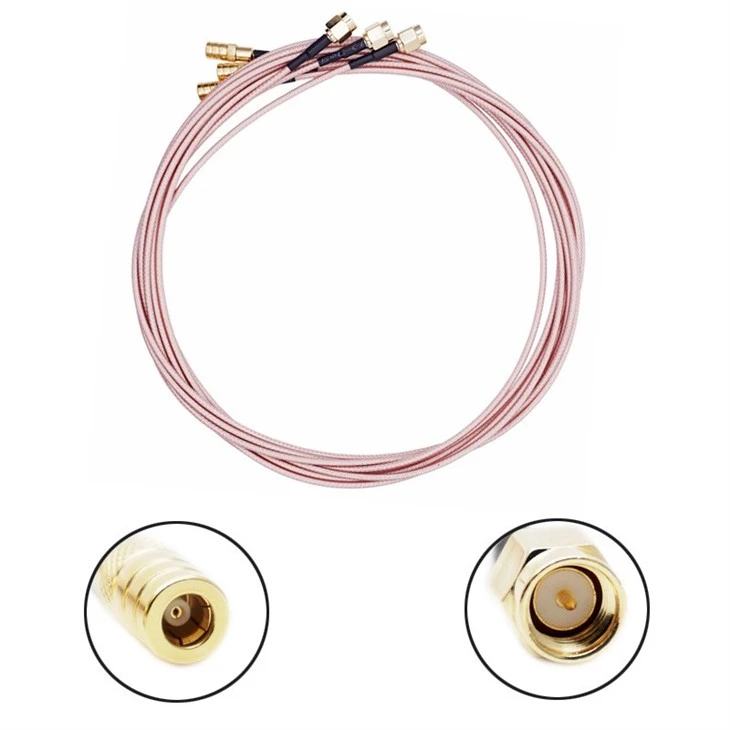

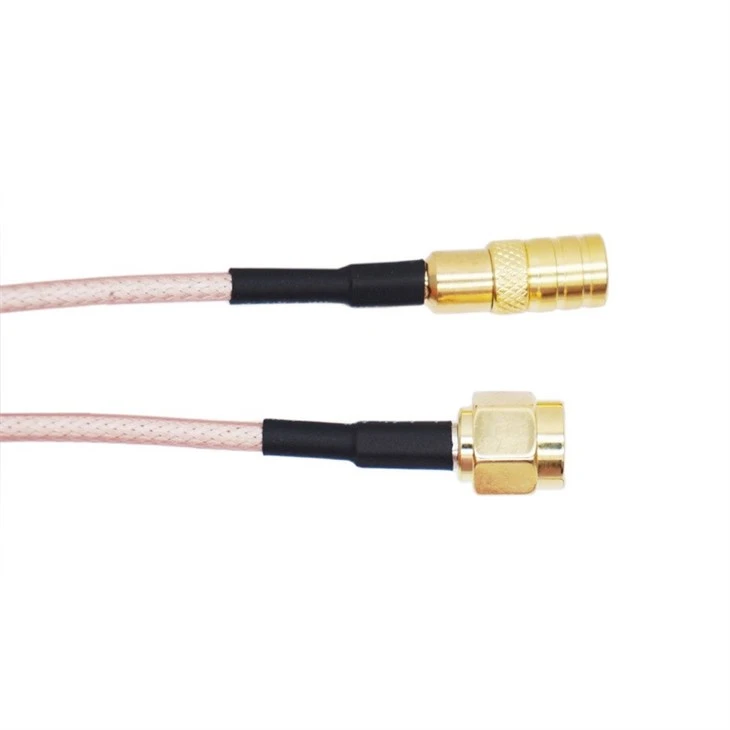

एसएमए से एसएमबी केबल

हमाराएसएमए से एसएमबी केबलविभिन्न अनुप्रयोगों में सिग्नल संचारित करने के लिए उच्च गुणवत्ता वाला और विश्वसनीय समाधान है। इसे दोनों सिरों पर एसएमए और एसएमबी कनेक्टर के साथ डिज़ाइन किया गया है, जो सुरक्षित और सटीक कनेक्शन सुनिश्चित करता है। इस केबल असेंबली का उपयोग आमतौर पर दूरसंचार, आरएफ परीक्षण और अन्य उद्योगों में किया जाता है जहां कम सिग्नल हानि और उत्कृष्ट प्रदर्शन की आवश्यकता होती है।



मूल जानकारी:

कनेक्टर प्रकार: एसएमए / एसएमबी।

समकोण कनेक्टर विकल्प: उपलब्ध

केबल प्रकार: RG316

केबल की लंबाई: 10 सेमी से 100 सेमी, या कस्टम मेड

फ़्रिक्वेंसी रेंज: DC-6GHz

केबल कंडक्टर सामग्री: शुद्ध तांबा

कनेक्टर सामग्री: तांबा

संपर्क पिन: एयू प्लेटिंग के साथ तांबा

प्रतिबाधा: 50 ओम

वापसी हानि: 18dB से कम या उसके बराबर

सम्मिलन हानि: 0.1dB @ 4GHz से कम या उसके बराबर



विशेषताएँ:

1. उच्च प्रदर्शन: दएसएमए कोएक्स केबल असेंबलीकम सिग्नल हानि प्रदान करता है, मांग वाले वातावरण में भी विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करता है।
2. सटीक कनेक्टर: एसएमए कनेक्टर एक सुरक्षित और स्थिर कनेक्शन प्रदान करते हैं, सिग्नल हस्तक्षेप को कम करते हैं और सिग्नल अखंडता को बनाए रखते हैं।
3. ब्रॉड फ़्रीक्वेंसी रेंज: 18 गीगाहर्ट्ज़ तक की फ़्रीक्वेंसी रेंज के साथ, यह केबल असेंबली अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
4. लचीला और टिकाऊ: केबल का पीवीसी जैकेट उत्कृष्ट स्थायित्व प्रदान करते हुए लचीलापन प्रदान करता है, जिससे लंबी सेवा जीवन सुनिश्चित होता है।
5. डबल शील्डेड: डबल शील्डिंग डिज़ाइन केबल की विद्युत चुम्बकीय हस्तक्षेप का विरोध करने की क्षमता को बढ़ाता है, सिग्नल गिरावट को कम करता है।



पर्यावरण

परिचालन तापमान

-40 डिग्री ~+120 डिग्री

भंडारण तापमान

-40 डिग्री ~+120 डिग्री

पर्यावरण के अनुकूल

आरओएचएस अनुरूप





एसएमए से एसएमबी केबल परिचय

एसएमए से एसएमबी केबल एक प्रकार की केबल है जिसका उपयोग एसएमए कनेक्टर और एसएमबी कनेक्टर को जोड़ने के लिए किया जाता है, जो आमतौर पर आरएफ और माइक्रोवेव क्षेत्रों में उपयोग किया जाता है। इस केबल का मुख्य कार्य एक समाधान प्रदान करना है जब दो अलग-अलग प्रकार के कनेक्टरों को कनेक्ट करने की आवश्यकता होती है, जिससे स्थिर सिग्नल ट्रांसमिशन सुनिश्चित होता है।
एसएमए (सब मिनिएचर वर्जन ए) और एसएमबी (सब मिनिएचर वर्जन बी) कनेक्टर दोनों आरएफ समाक्षीय कनेक्टर हैं, लेकिन उनके डिजाइन में कुछ महत्वपूर्ण अंतर हैं। एसएमए कनेक्टर थ्रेडेड कनेक्शन का उपयोग करते हैं और उच्च-आवृत्ति अनुप्रयोगों के लिए उपयुक्त हैं, जिनकी अधिकतम उपयोग योग्य आवृत्ति 26.5GHz तक है। इनका उपयोग आमतौर पर एयरोस्पेस सिस्टम, माइक्रोवेव संचार इंजीनियरिंग और सैन्य हथियार क्षेत्रों में किया जाता है। एसएमबी कनेक्टर स्टॉपर्स के साथ पुश-इन कनेक्टर होते हैं, जो कम-आवृत्ति अनुप्रयोगों (0-4GHz) के लिए उपयुक्त होते हैं, जल्दी से प्लग और अनप्लग करने में आसान होते हैं, और इनमें अच्छा कंपन प्रतिरोध होता है। इनका उपयोग आमतौर पर संचार उपकरण, उपकरण और नेविगेशन सिस्टम में किया जाता है। 1
बाज़ार में विभिन्न एसएमए से एसएमबी केबल उत्पाद उपलब्ध हैं, जिनमें विभिन्न लंबाई और विशिष्टताओं के केबल शामिल हैं। उदाहरण के लिए, जिंगसेनज़ेन एसएमए से एसएमबी कनेक्शन केबलों की विभिन्न लंबाई प्रदान करता है, जिनकी लंबाई 0.15 मीटर से लेकर 6 मीटर तक होती है। इसके अलावा, पास्टर्नैक एंटरप्राइजेज एसएमए से एसएमबी एडेप्टर भी प्रदान करता है जो RoHS और REACH नियमों का अनुपालन करते हैं, जो सटीक आरएफ और माइक्रोवेव अनुप्रयोगों के लिए उपयुक्त हैं। 23
विशिष्ट अनुप्रयोग परिदृश्यों में एयरोस्पेस और औद्योगिक विस्फोट-प्रूफ हैंडहेल्ड डिवाइस, चिकित्सा उपकरण, वाणिज्यिक वाहनों के लिए ब्लूटूथ और जीपीएस सिस्टम, संचार बेस स्टेशन, वायरलेस सिटी नेटवर्क और मशीन से मशीन संचार शामिल हैं। इन अनुप्रयोगों के लिए कनेक्टर्स की उच्च आवृत्ति, कम हानि और अच्छी पर्यावरणीय अनुकूलनशीलता की आवश्यकता होती है



आवेदन

एंटीना, नेविगेशन सिस्टम, रिमोट कंट्रोल, कार फोन, कार टीवी, ऑडियो उपकरण और अन्य कार्य।

उत्पाद में निम्नलिखित विशेषताएं हैं: एक द्वितीयक लॉकिंग फ़ंक्शन; गलत मिलान के विरुद्ध सही के रंग और संरचना द्वारा;

म्यान किए जाने वाले कनेक्टर की बेहतर सुरक्षा;

स्थापित करने में आसान;

कनेक्टर और जैकेट मिश्रित नहीं होंगे;

उत्पाद तकनीकी विशिष्टताएँ:

फ़्रिक्वेंसी रेंज: DC ~ 6GHz; वापसी हानि: -18dB से कम या उसके बराबर;

सम्मिलन हानि: 0.1dB @ 4GHz से कम या उसके बराबर;
